Orion

Sistema de costura automático con bandeja móvil para uniones y dobladillos.

Orion

costura_img_9443_800pix-233
guides2022-848
lateral_hem_orion-234
orion_clamp-238
orion_hem-239
orion_hem2-240
orion_macaron-241
orion3-236
orion4-237
orionscreen2022-849
sewing_macarron2022-847
union_cabezal_orion_img_9113_800pix-232

ESPECIFICACIONES TÉCNICAS

  • Longitud útil de costura: 5.6 m hasta 10 m** (18ft a 32ft)***
  • Longitud de la máquina: 12.05m hasta 21.05 m**
  • Sistemas de trabajo: automático, semi -automático y manual

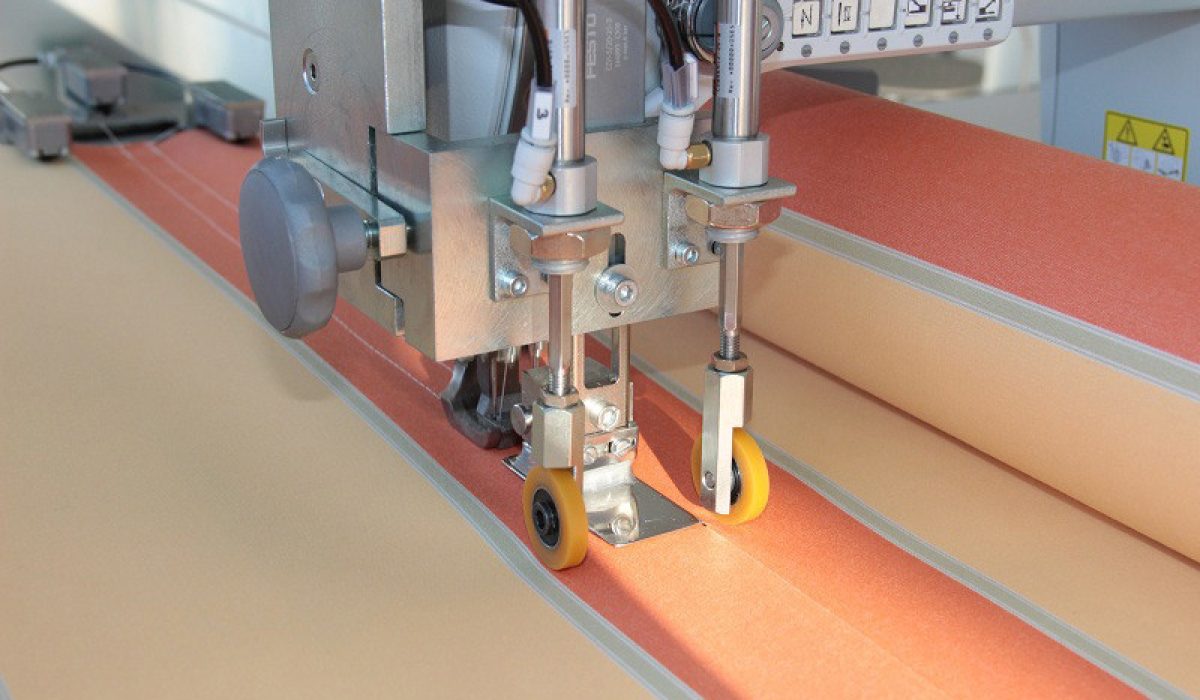

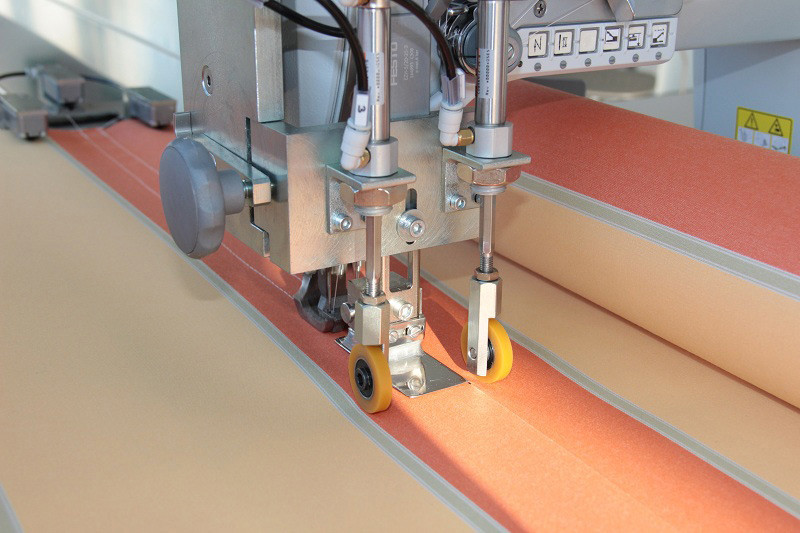

  • Cabezal de costura de última generación Dürkopp Adler cl 867
  • Voltaje eléctrico EU: 230 V / 50 Hz Ac US: 230 V / 60 Hz AC
  • Presión de aire: 6 bar
  • Cumple con las normas de fabricación y seguridad de la CE

** Otras dimensiones bajo pedido
*** Las medidas exactas están calculadas con el sistema métrico. Los valores imperiales solo sirven como referencia

CARACTERÍSTICAS

  • Máquina automática de costura recta con bandeja móvil, para coser acrílicos, polister, PVC y tejidos técnicos

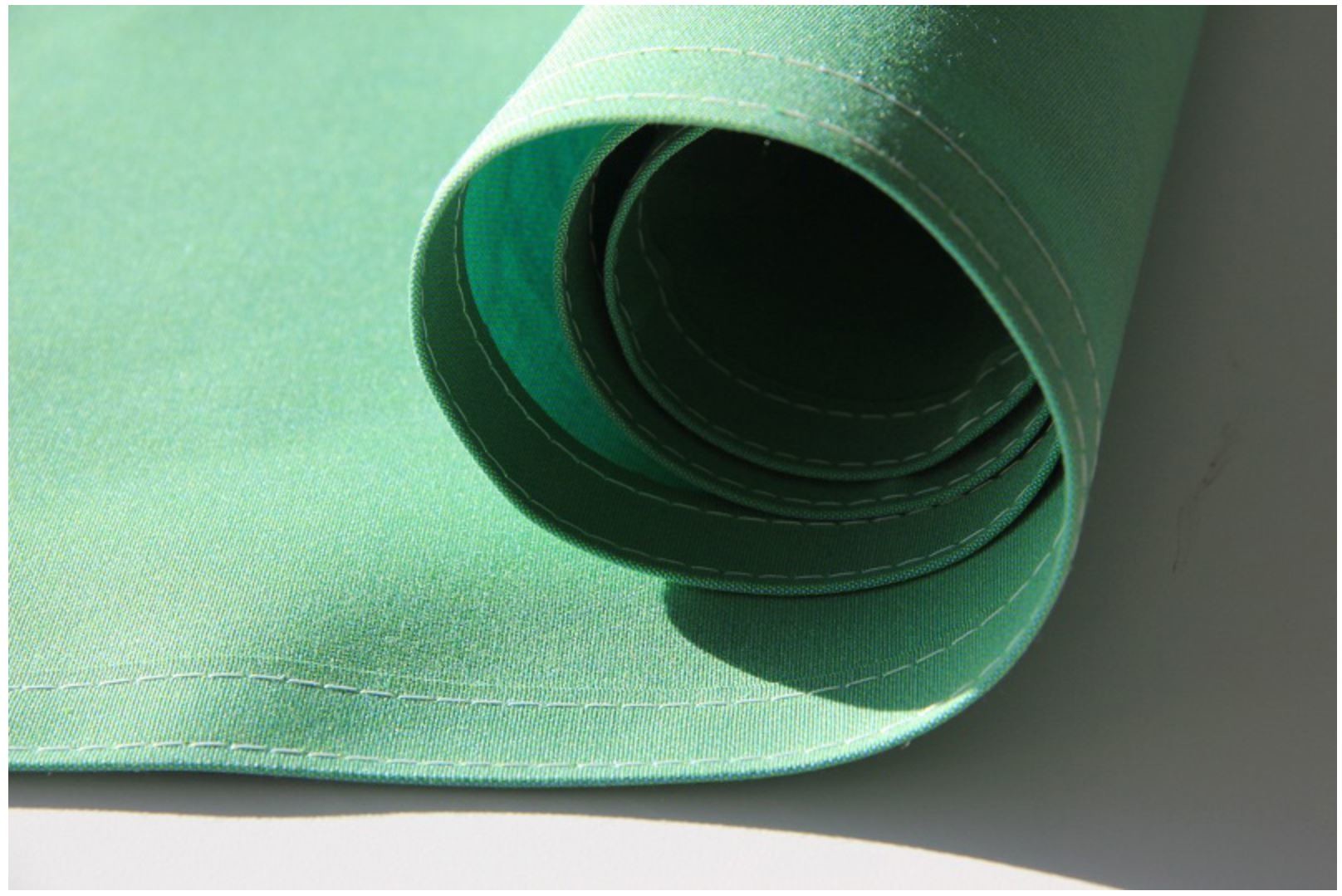

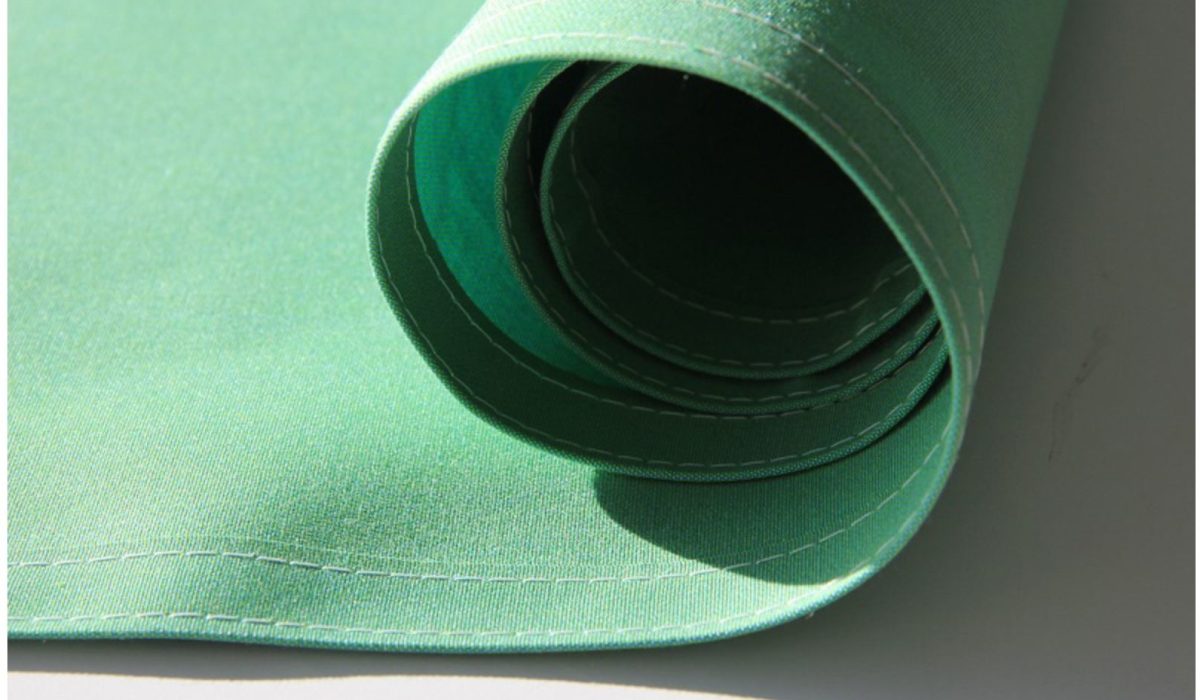

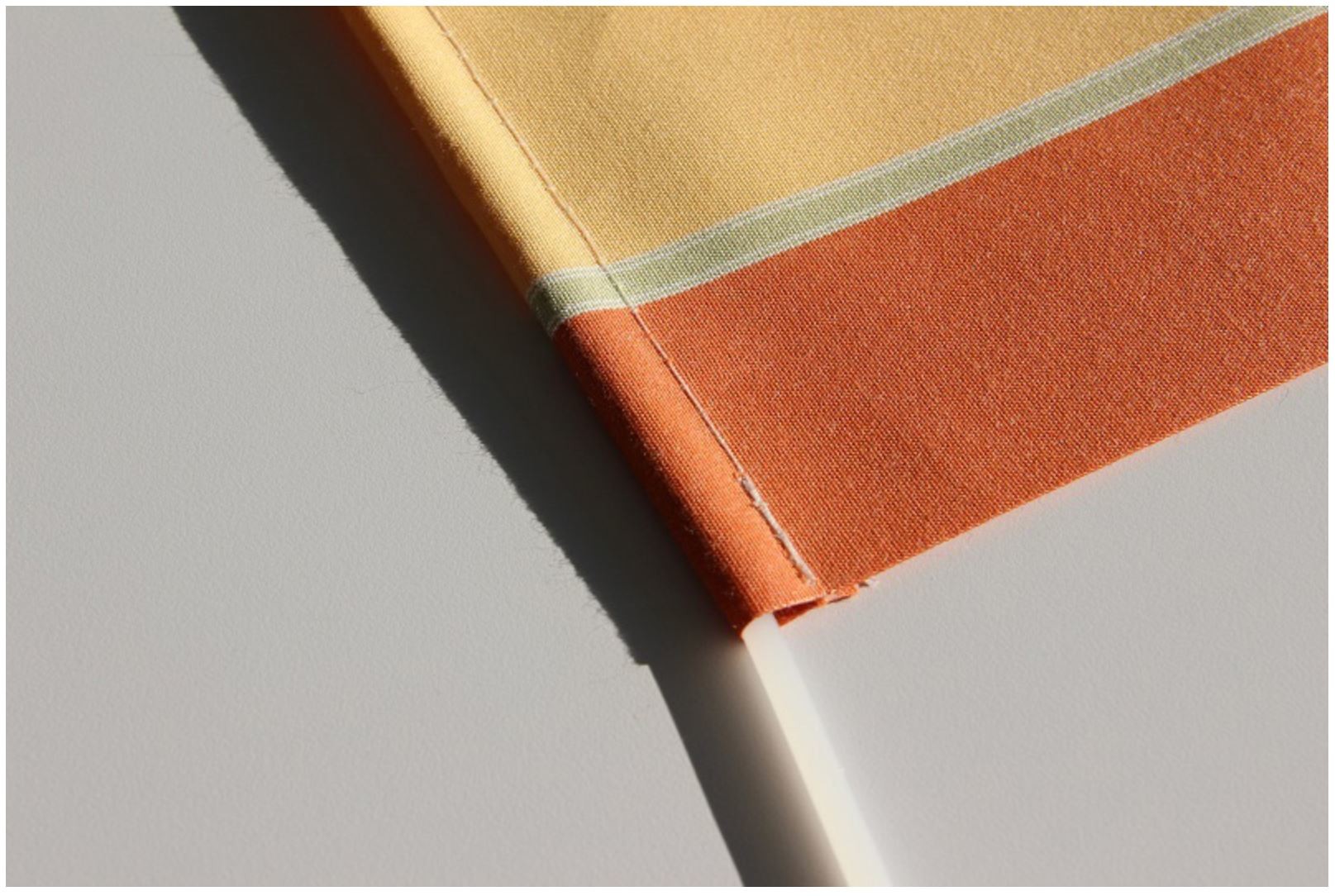

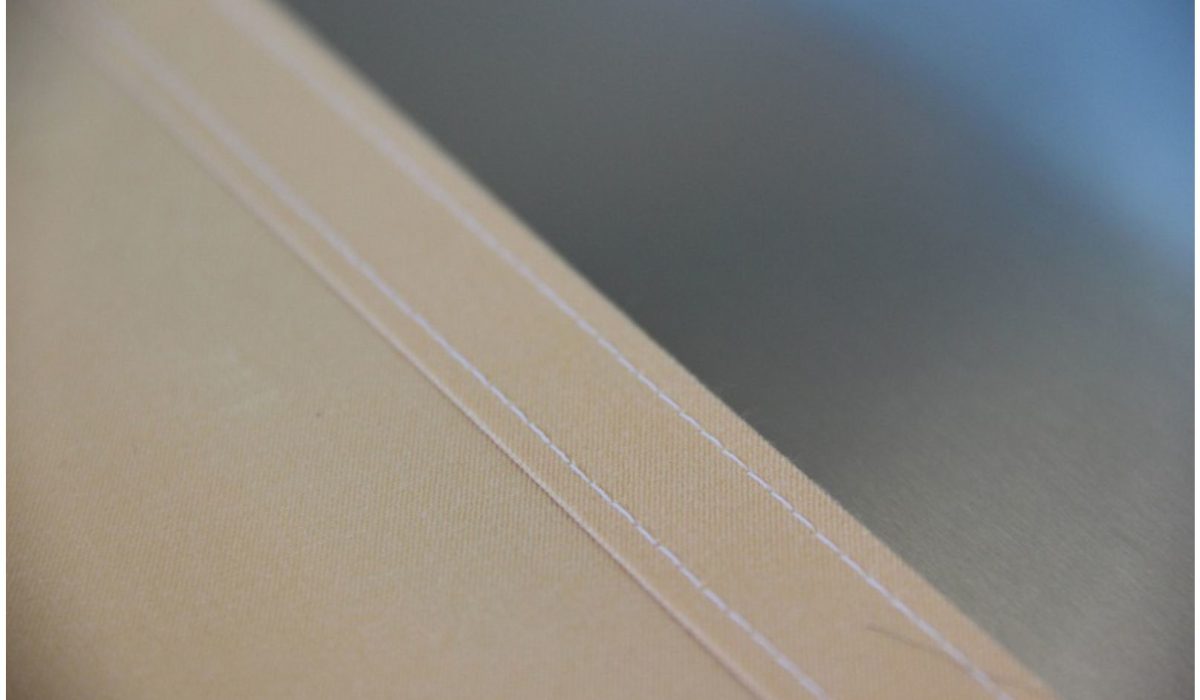

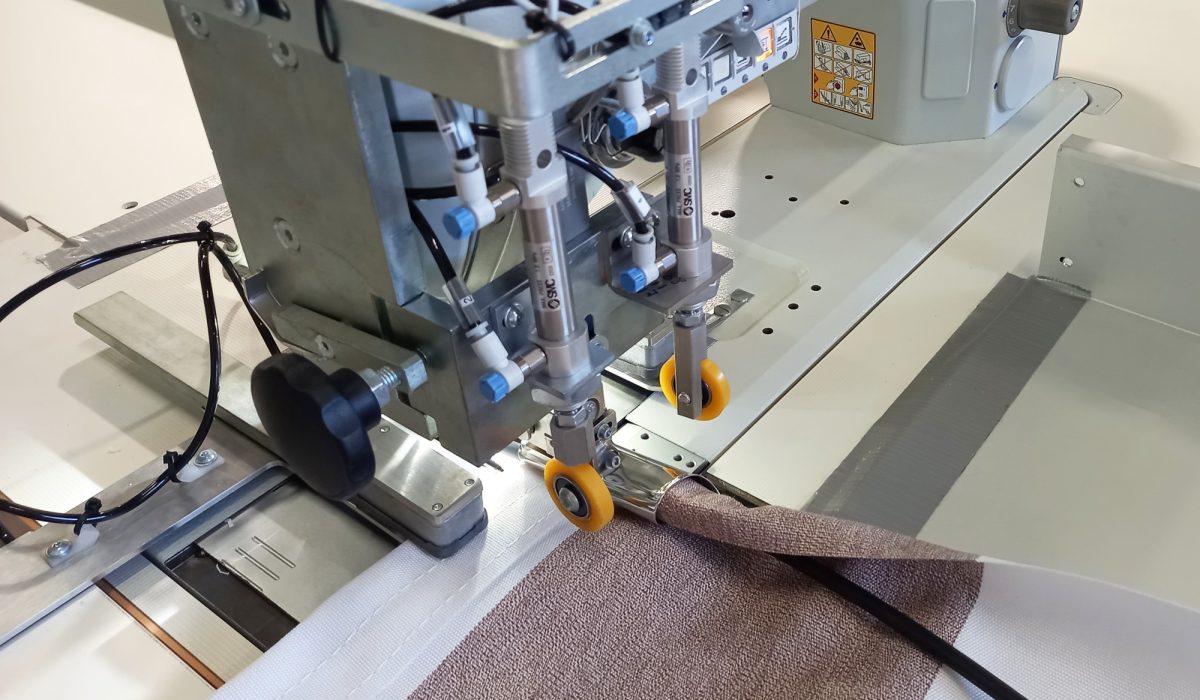

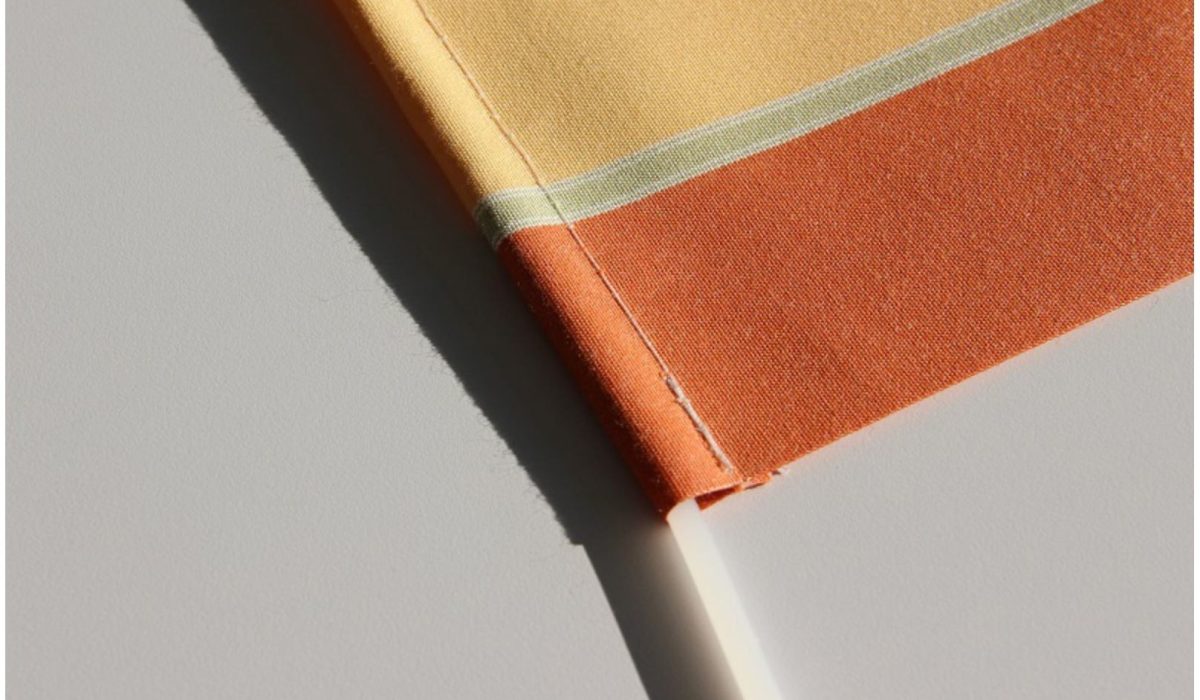

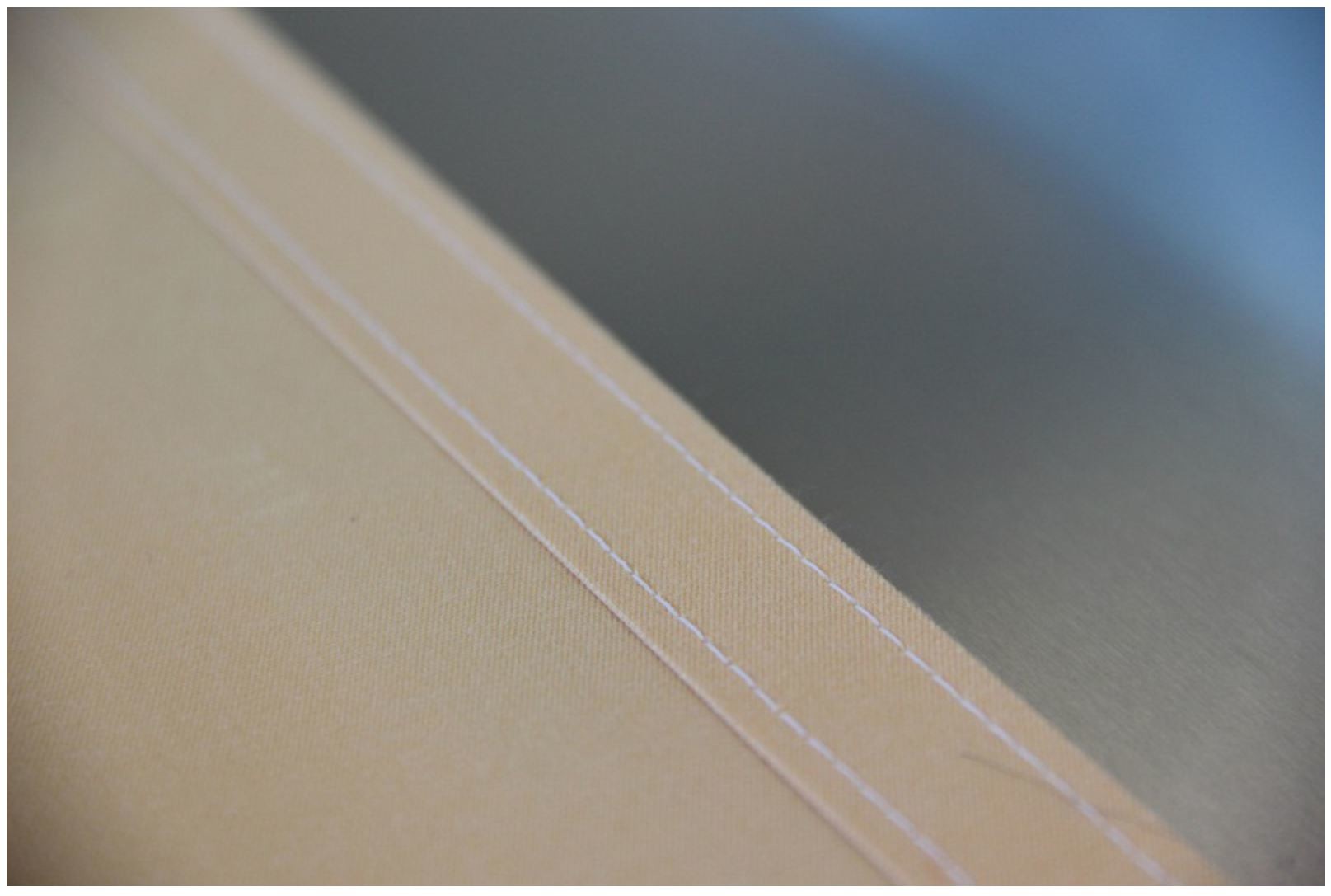

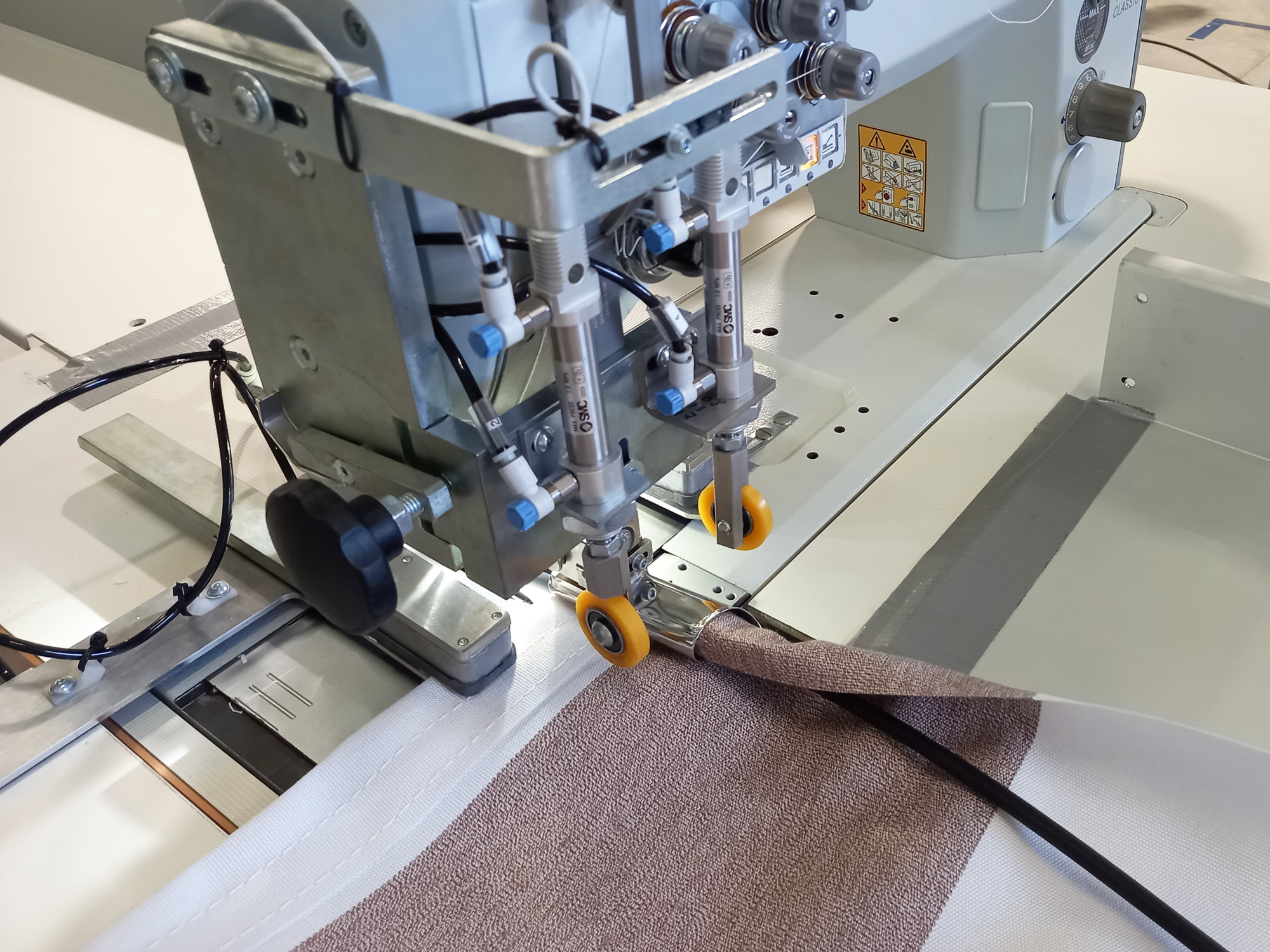

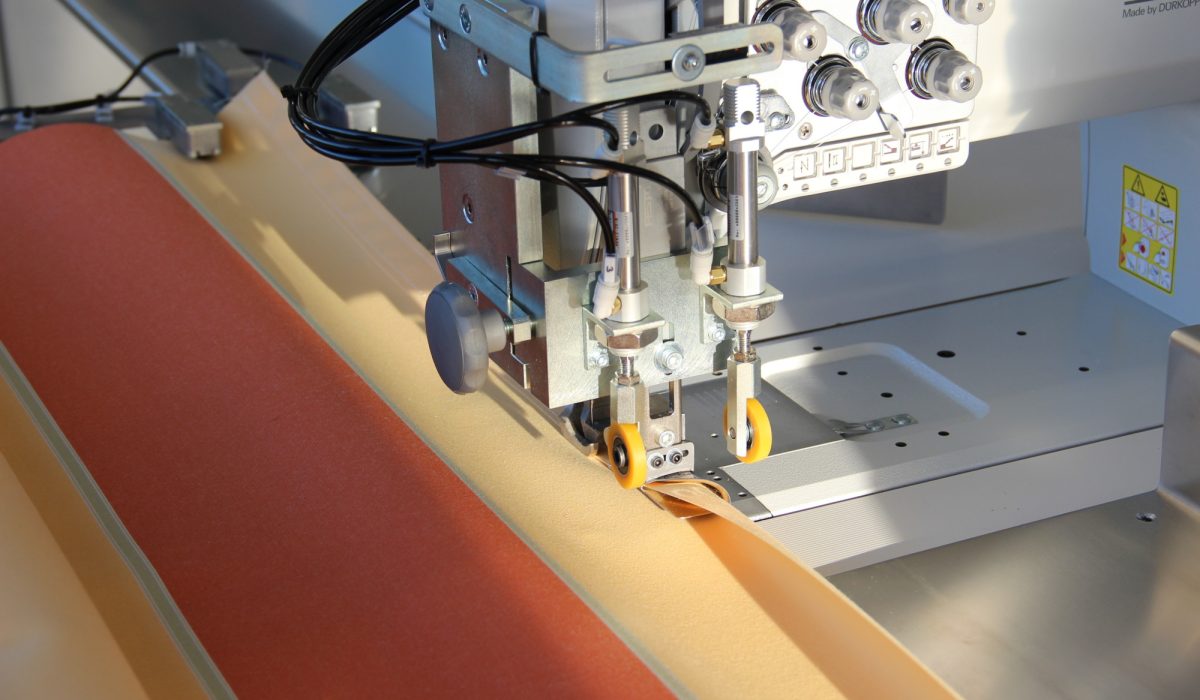

  • Aplicaciones: solapado, dobladillos laterales, refuerzo, PVC y/0 palilleria.

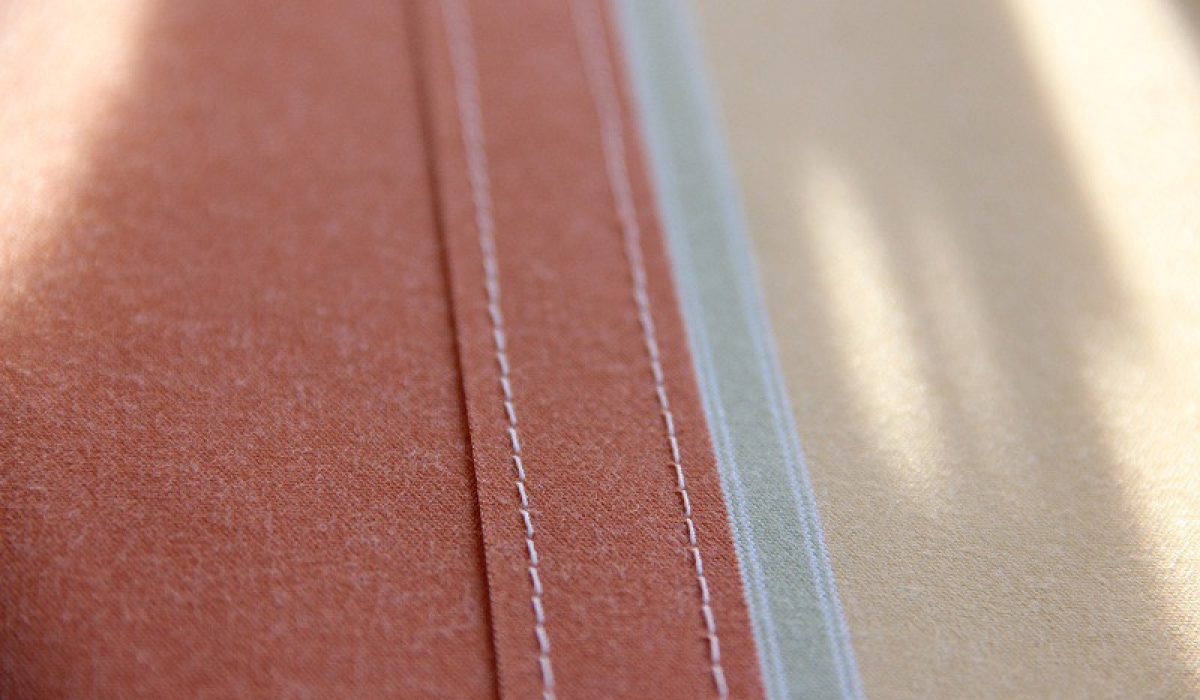

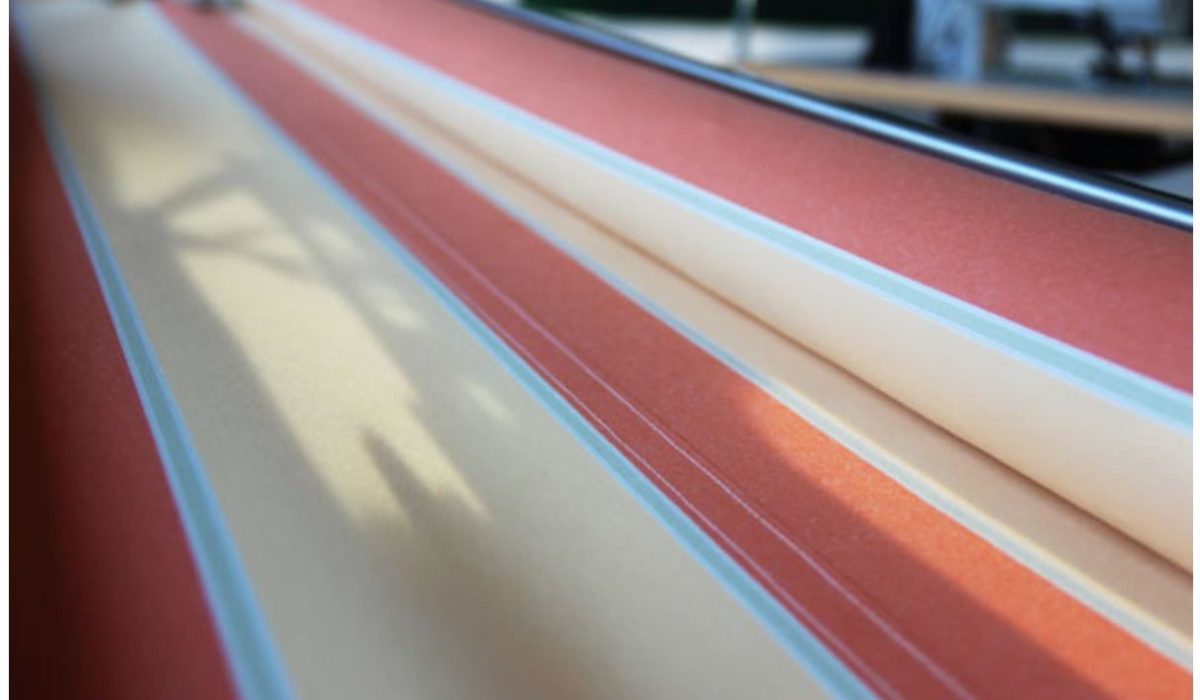

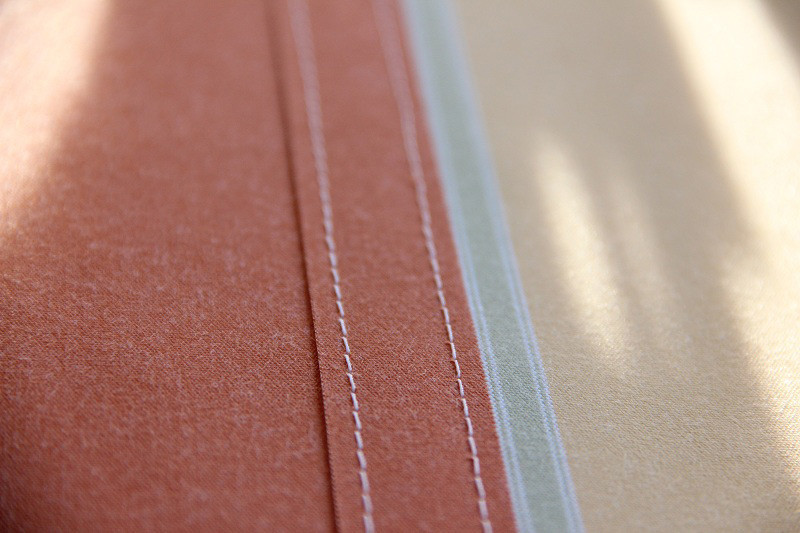

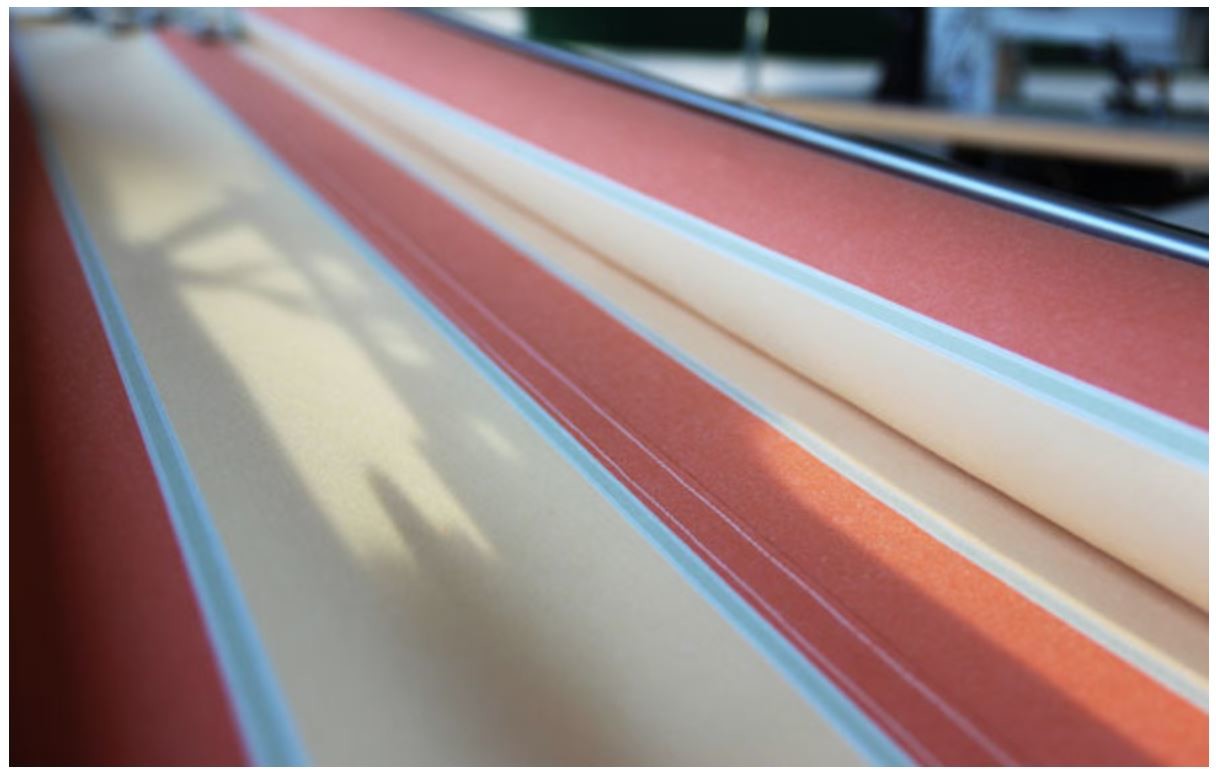

  • Cose costuras perfectamente rectas

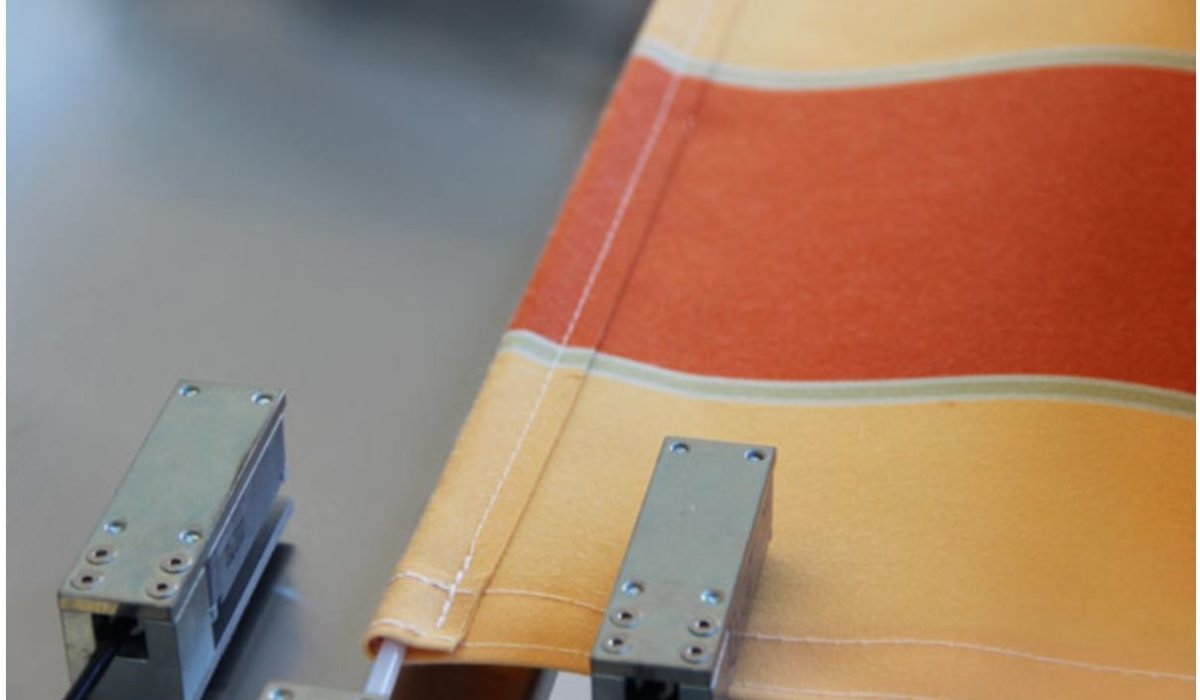

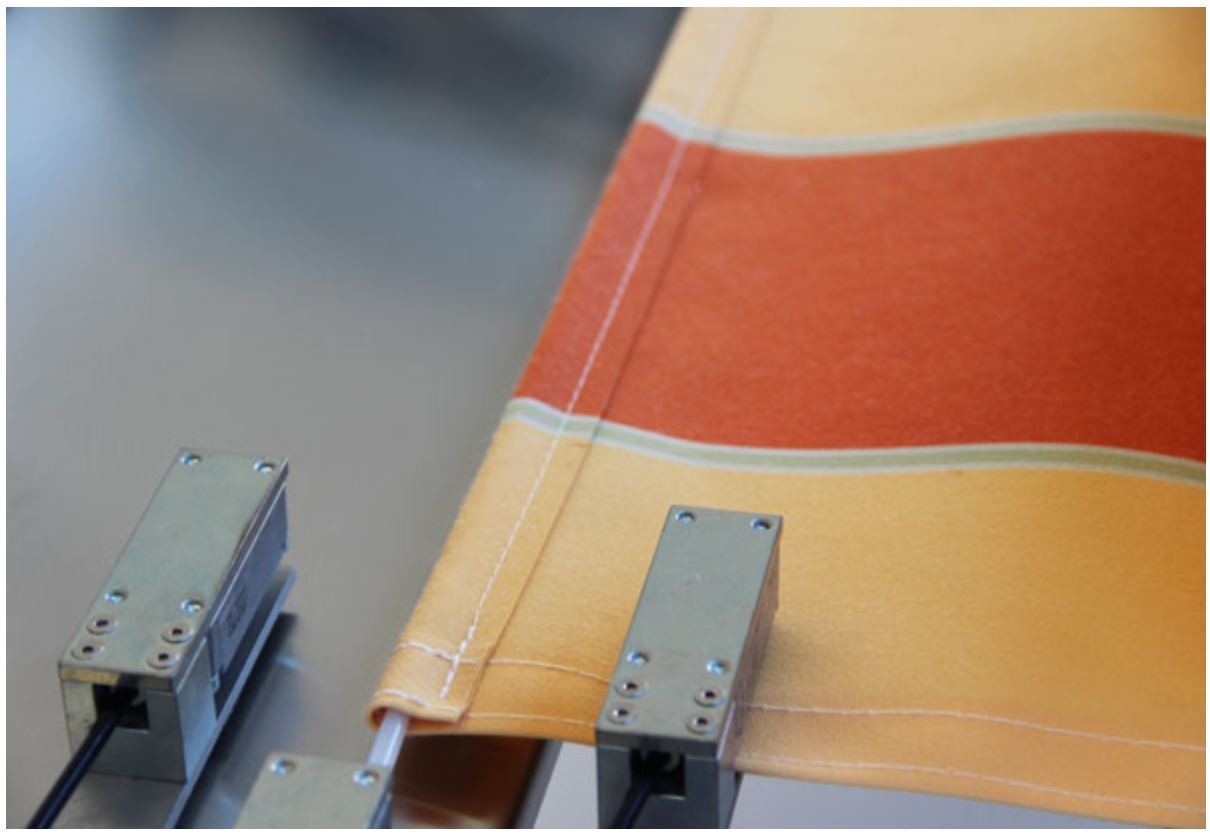

  • 3+2 pinzas neumáticas para el transporte del tejido, lo pinzan tanto al principio como al final y lo mantienen en tensión durante el proceso de costura
  • Incluye dispositivos automáticos: cortador de hilo, alza prensatelas, atacado, lubricación, control del remanente de hilo de la canilla.

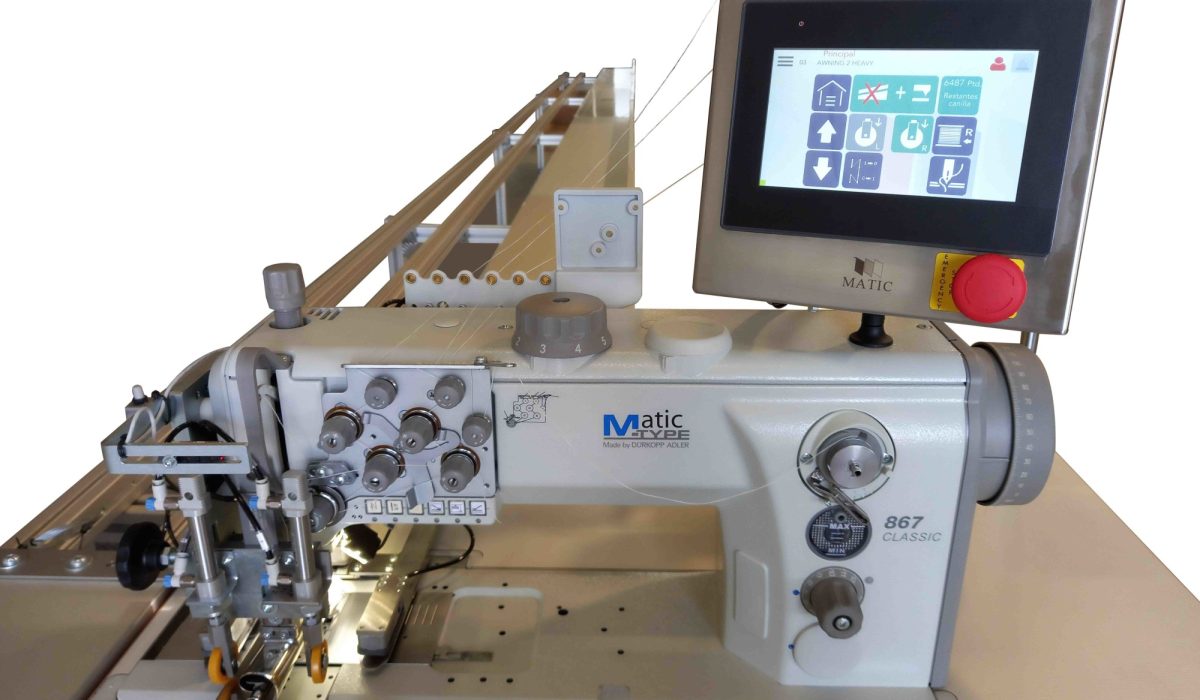

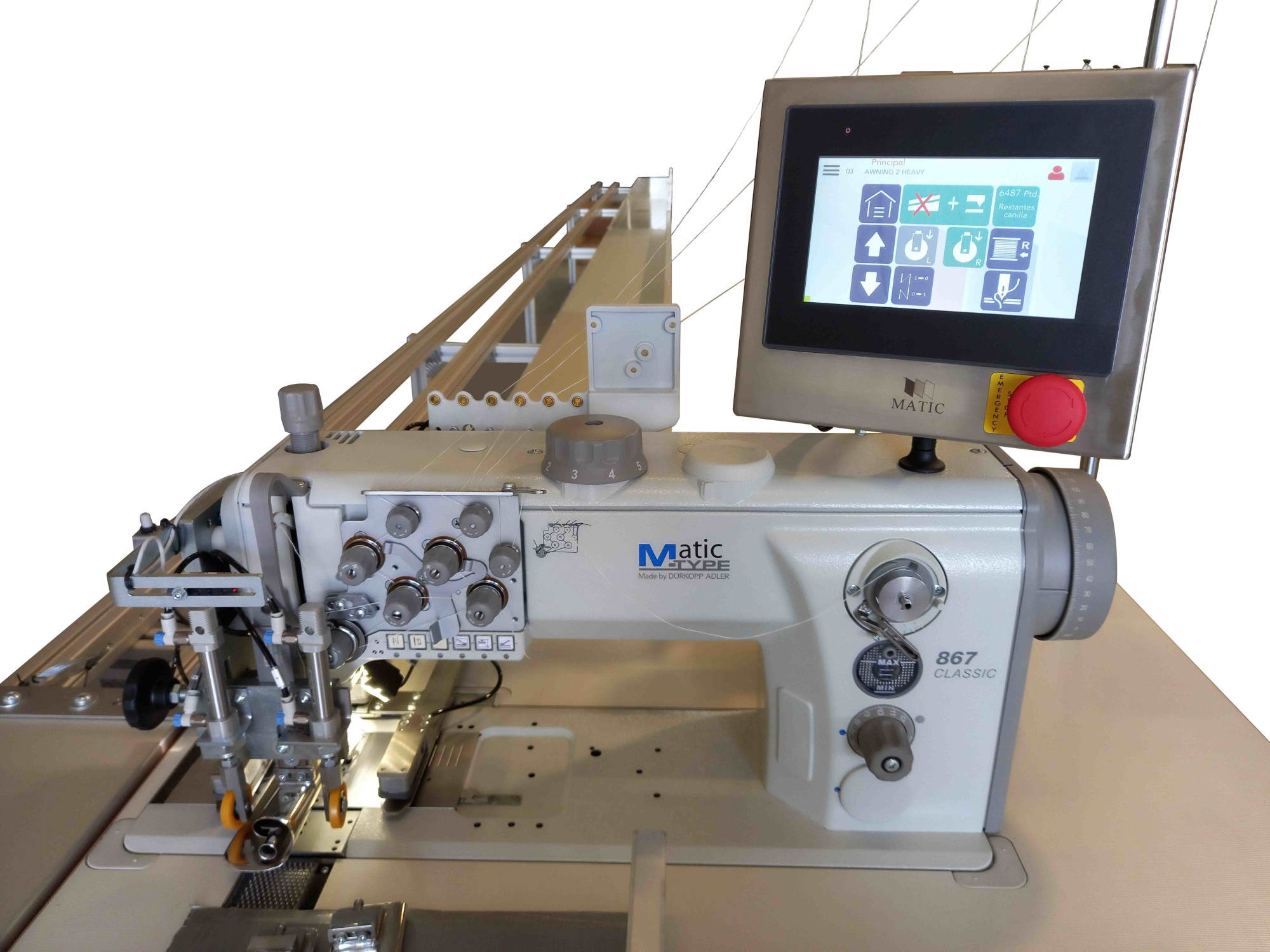

  • Máquina controlada a través de PLC con display digital
  • Sensor para detectar el final de tejido con retorno automático
  • Enfriador de agujas*
  • Sensor de rotura de hilo*
  • Registro estadístico del proceso de costura*
  • Iluminación Led del área de costura
* Opcional

VENTAJAS

  • Gran capacidad de producción
  • Alta velocidad de costura
  • Costuras rectas y perfectas
  • 3+3 2 Pinzas de transporte neumáticas
  • Dos posiciones para poner en marcha la máquina: desde el cabezal de costura o desde las pinzas de final de tejido.
  • Máquina de precisión & alta calidad en las operaciones de costura – de fácil manejo
  • Cabezal de costura Dürkopp Adler clase 867 de última generación con garfio XXL de gran capacidad (aumento de capacidad: 70%)

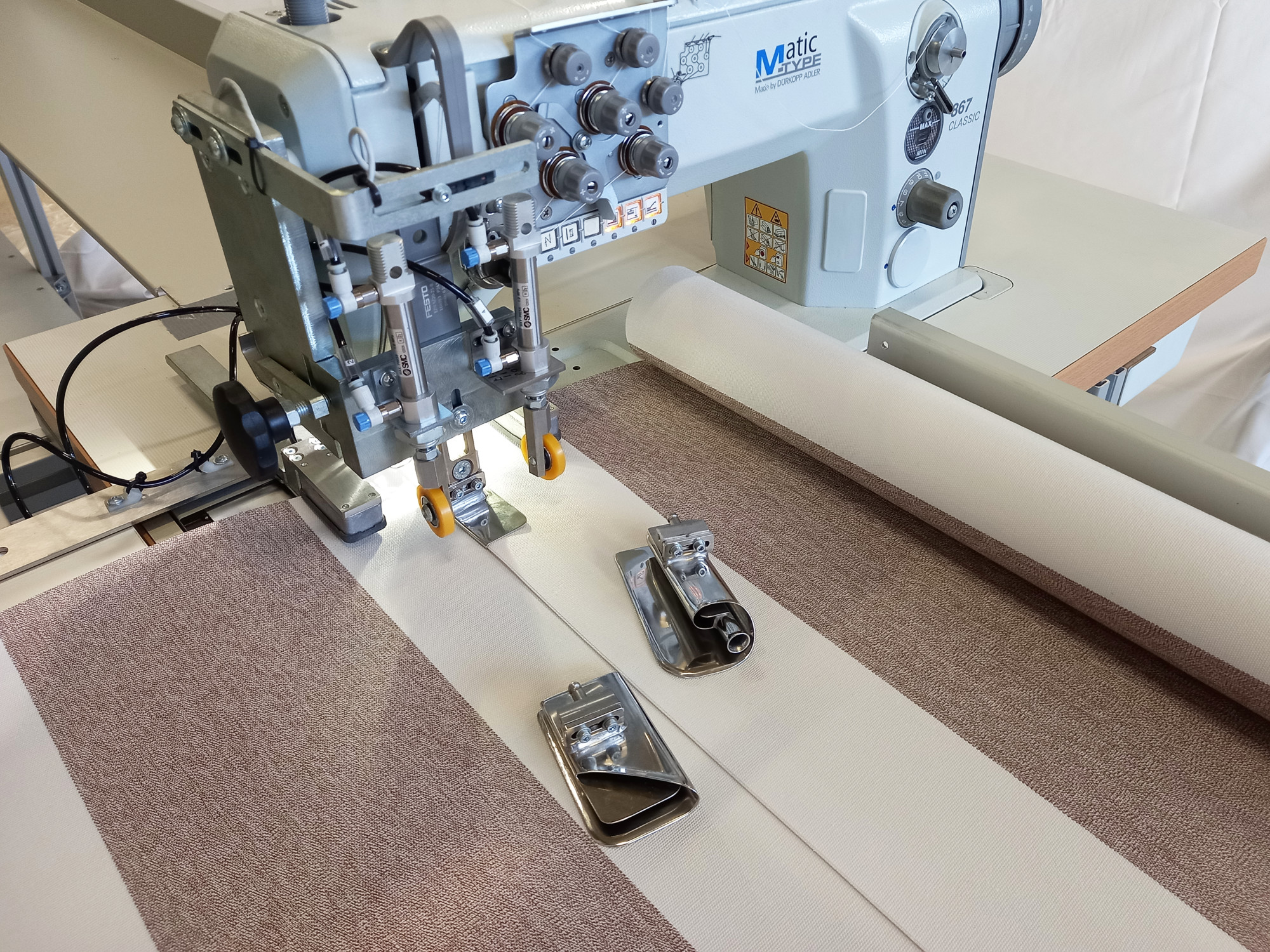

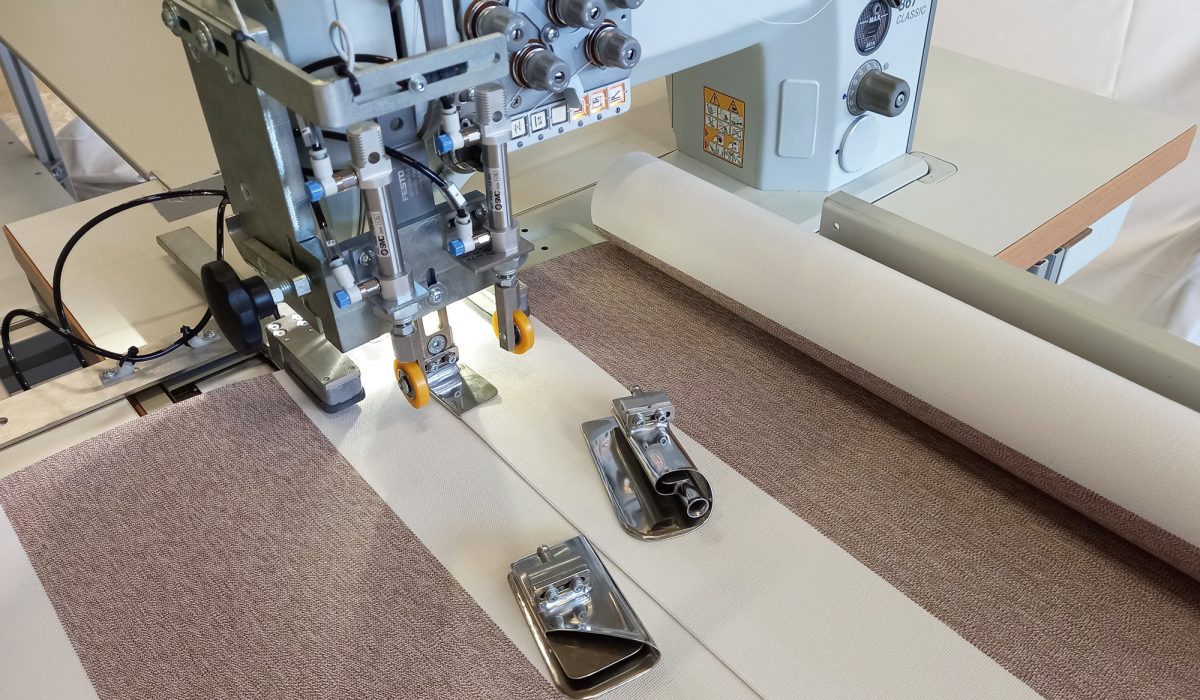

  • Guías personalizadas para diferentes aplicaciones, según las necesidades del cliente
  • Las guías son fáciles y rápidas de cambiar
  • Concebida para que trabaje un solo operario – no se precisa operario experto
  • Bajo coste de mantenimiento y operación

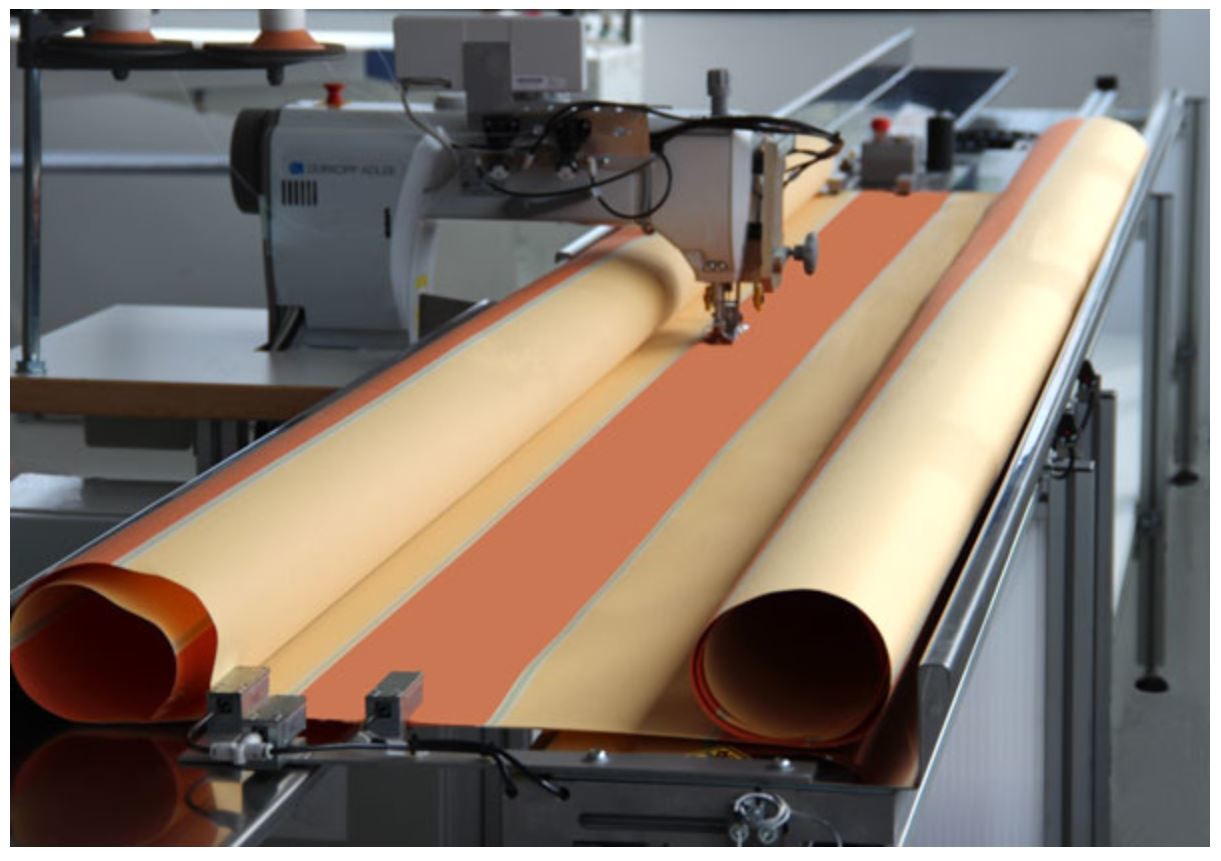

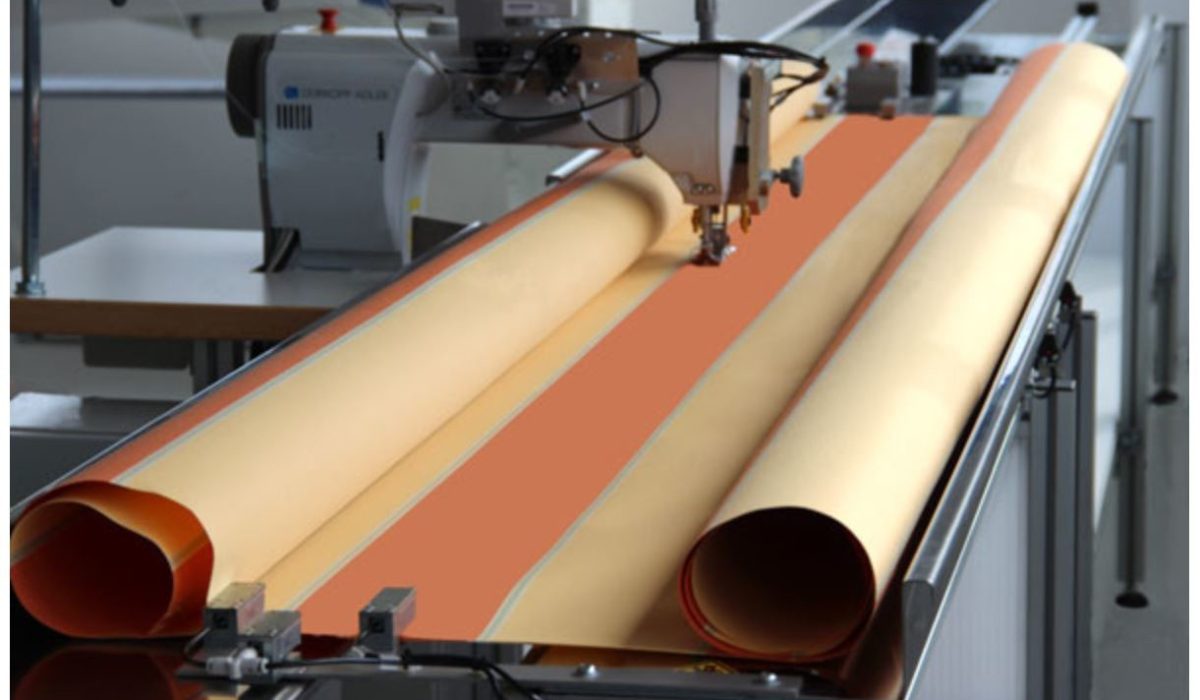

ORION es una unidad automática de costura industrial diseñada específicamente para la industria del toldo.  Es la solución ideal para los fabricantes que buscan alta calidad y rendimiento en el proceso de costura de los toldos en acrílico, poliéster, tejidos técnicos, PVC, etc. Esta equipada con un bandeja móvil que desplaza el tejido por el área de costura.

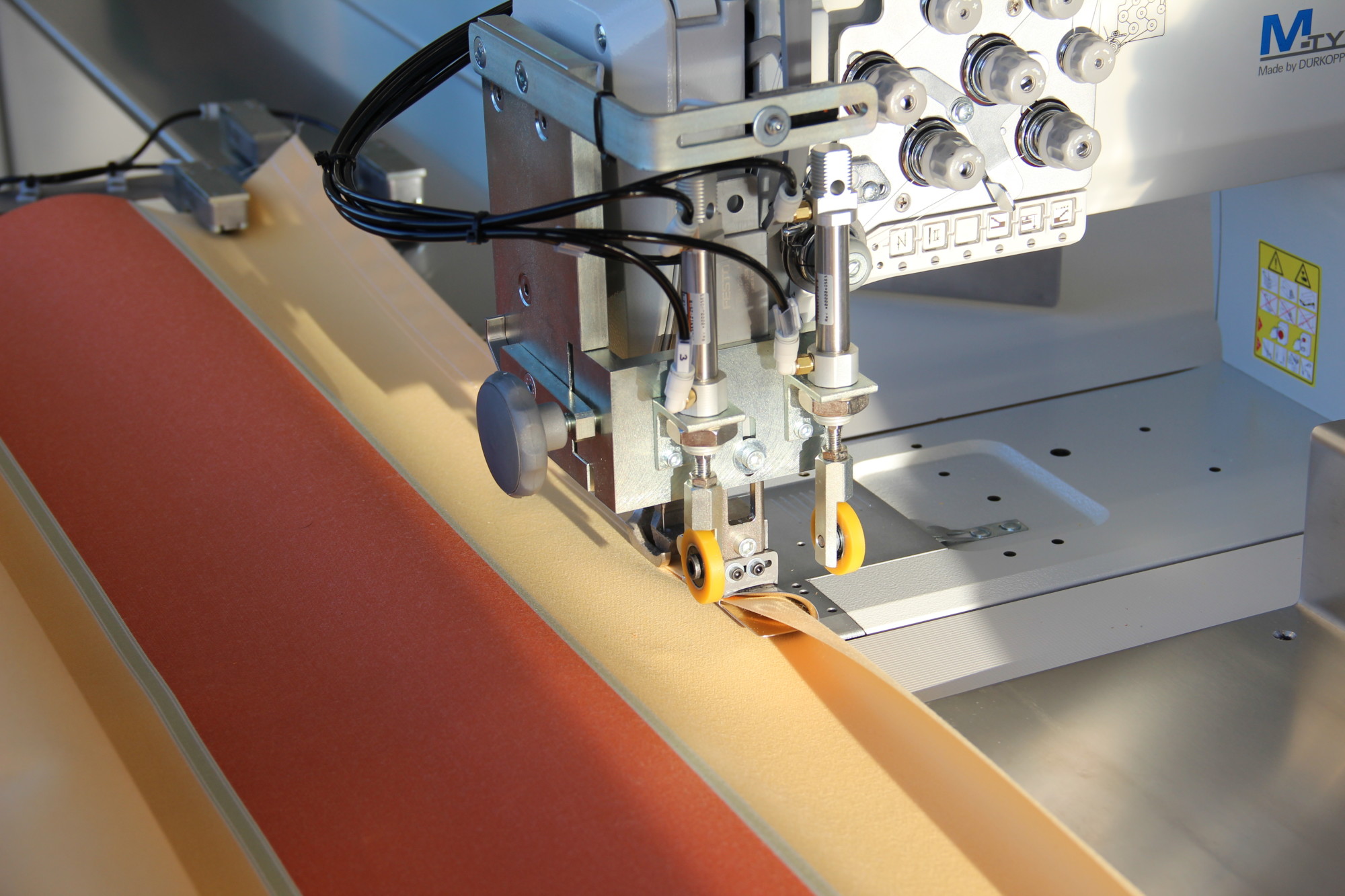

Orion le permite trabajar cualquier tamaño de tejido, incluso con los engorrosos. El tejido se mantiene posicionado y en tensión gracias a las pinzas que garantizan costuras totalmente rectas en todo momento. Con nuestras guias especiales es posible hacer dobladillo de laterales, solapados, e inserción de PVC y/o palilleria.

Orion también tiene la opción del kit Industria 4.0. Con el kit Industry 4.0, el programa de costura y los parámetros se cargarán automáticamente al leer el código QR de la pieza de trabajo. Puede lograr fácilmente la trazabilidad de la producción.
